Elektrobastlíři, nevíte, co je tohle za součástku? Nemůžu to nikde najít, mě známé SMD code booky neví. Díky
podle me je to 74HC02 jen ale jeden NOR
Díky za tip. Zapojení by tomu odpovídalo, jen mě zaráží jeden vstup a jeden výstup. Druhý (třetí) vstup by měly být jasně definovány jako 0 nebo 1.
...pak to může být jen negace
To asi jo, zkusím to proměřit za chodu, ale měl jsem za to, že nepoužité vstupy by měly být připojeny na gnd nebo +5V. Nicméně jednohradlový IO jsem ještě neviděl.
Vyřešeno, je to PIC 10F202T-I/OT.
30.04.2014, 04:41 |
Jozzo abych nezakládal nové vlákno .... dostal jsem do ruky desku, kde spadla určitá věc a zkratovala ji.
Viditelně se odpálila dioda a rezistor. Diodu vyměním, ale s rezistorem je problém. Jelikož je prasklý, nepřečtu na něm hodnotu celou. Jen x02. První číslo je záhada. Nemáte někdo tip?
30.04.2014, 04:42 |
Jozzo | Upraveno: 2014-04-30 04:46:55
[ Link ] na desce je ENDEX AUTO TECH D13
WWW.ENDEX.COM.TW
0601-EX083 V1.1
to je odpor k te diode?,jukni na ostatni co jsou u tech zlutejch,zda to nebude stejny...
30.04.2014, 08:00 |
Jozzo jsem si téměř jist , že je k té diodě
díval jsem se k těm žlutým a právě, že to moc neodpovídá :(
moc možností není, pokud to je 3číselné značení, páč v základní řadě E12 je snad jen 1,0, poslední je násobitel. Nabízí se celkem častá hodnota 102, tedy 1kOhm. Až v přesnější řadě E24 je tuším 2,0 a 3,0. Pokud je to ale 4 číselné, tak je riziko, že se sekneš o řád.
01.05.2014, 00:54 |
Jozzo crestik : je to 3 číselné.
Vidím že jsi z NJ. Pracuješ s tím nějak více ? Samotnému se mi do toho nechce, jelikož už mi došla pasta a nejsme si tím moc jistý. Tak bych raději poptal opravu.
02.05.2014, 23:49 |
luda551 | Upraveno: 2014-05-02 23:49:44

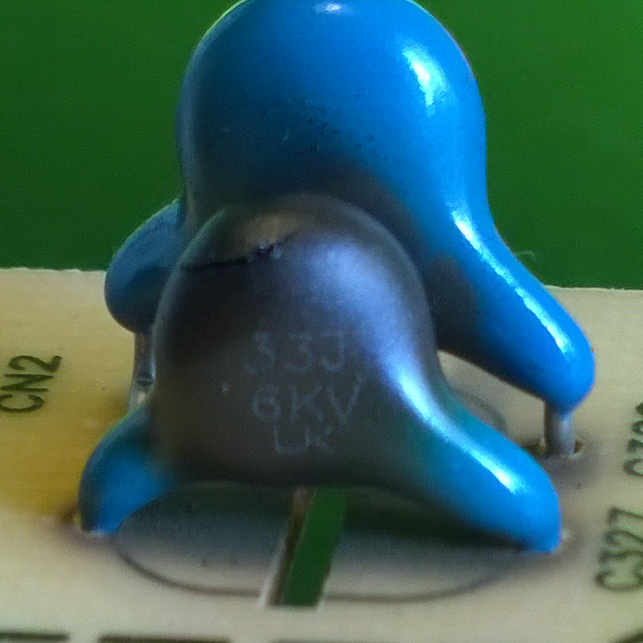

Netušil by někdo kde se dá sehnat?
A neuměl by prosím někdo sehnat 4 kusy?, nikde v kramech to bohužel nemají. Našel jsem v Hradci králové jeden obchod a tam sice mají, ale když sem objednal tak psali ze takové zboží nemají.
Jozzo: dovézt to můžeš, vyměnit to klidně vyměním, ale určitě to nebude jen tadle blbost a já nejsem moc na diagnostiku elektroniky :-)
22.05.2014, 02:55 |
Jozzo | Upraveno: 2014-05-22 02:55:49
crestik: safra jsem to přehlídnul a to jsem byl dneska v NJ. Nevadí. Příští úterý jedu zase cca tam budu před 12 hodinou a nebo pak po pul druhe.
Jinak uvidíme. Mě to stačí zkusit vymněnit. Na diagnostiku bych měl zase někoho jiného ale ten zase nemá to vybavení :))
08.07.2014, 16:26 |
Jozzo Další SMD problém :)
potřebuju doplnit tohle SMD ale nevím co to je zač. lepší foto nemám :( nemáte někdo rozebraný zrovna tento typ klíčku ? :D
08.07.2014, 16:39 |
Jozzo Je to fiat punto
27.08.2014, 12:56 |
Jozzo Jaký je rozdíl mezi
SMD rezistory - 0201
SMD rezistory - 0402
SMD rezistory - 0603
SMD rezistory - 0805
SMD rezistory - 1206
SMD rezistory - 1218
SMD rezistory - 2010
SMD rezistory - 2512
?
velikost pouzdra a podle toho i vykon
ty čísla udávají fyzickou velikost součástky, jsou to jakoby normované typy smd součástek. ale třeba někdo zkušenější to řekne lépe :-)
27.08.2014, 20:45 |
Jozzo jo udávají, ale v palcové míře tuším... už jsem si to našel a zapomněl napsat :D
