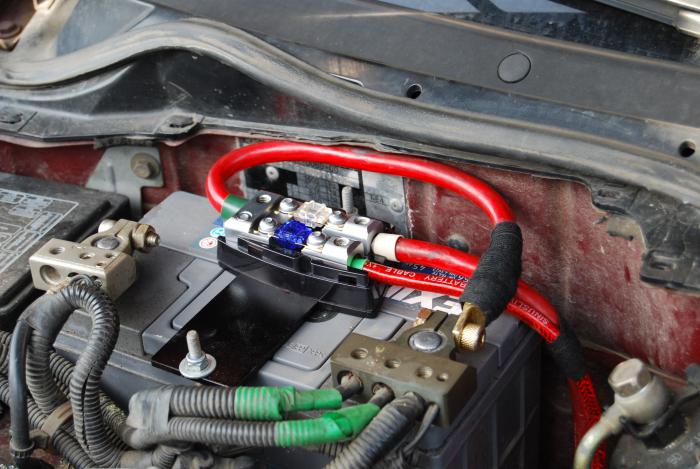

Zdravim všechny příznivce.Mám dotaz ohledně toho, jak mají být zakončeny kabely např. v distribučním bloku nebo pojistkovém pouzdře - jestli se odizolované kabely před utažením v těchto komponentech mají ocínovat páječkou nebo nechat jen odizolované (připadá mi že se po dotažení ale třepí) Předem všem děkuji za radu nebo zkušenost
Ja to delam ze na odizolovanou cast stahnu jednou zilou kabelu(omotam ) a pak se to trepi min. A tusim ze nekdo rikal ze pri ocinovani se zmensi plocha kterou kabel ,,dosedne'' do bloku. ale nevim:)
22.02.2010, 13:32 |
Zdenek (A)
Kup si krimpovaci dutinky a konec kabelu do ni poradne zatahni. Nebude se to trepit. Konec izolace pretahne smrstovaci buzirkou tak, aby se buzirka smrstila i pres tu zadni hranu dutinky a bude to prefektni.
Dávám dutinky a letuju a smrštovačku jako Zdeněk barevně to odliší a drží i flexo:-)))
Ale i kdyby dutinka nebyla a žádný nitky kabelu by nelezly, tak je to v pořádku, ne??? V případě naražené izolace přímo ke konektoru...
To rover: Kde jsi koupil dutinky??? Já sehnal jenom na reprokáble a na 35tku... Potřebuju na 20tku...
mam dutinky na 25qmm kabel a 16qmm kabel

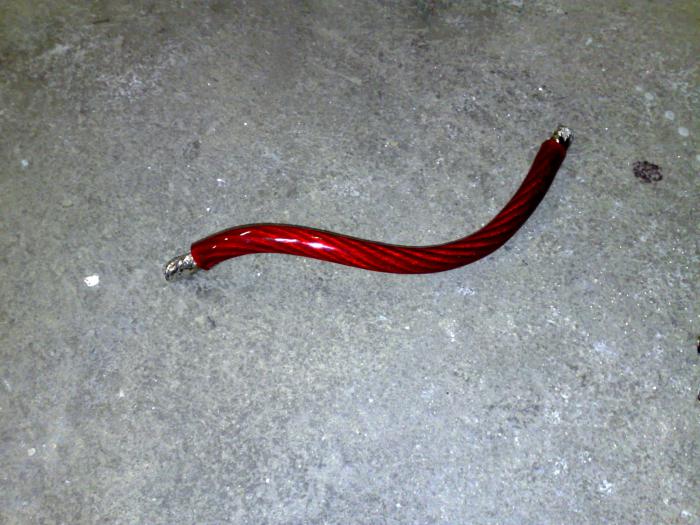

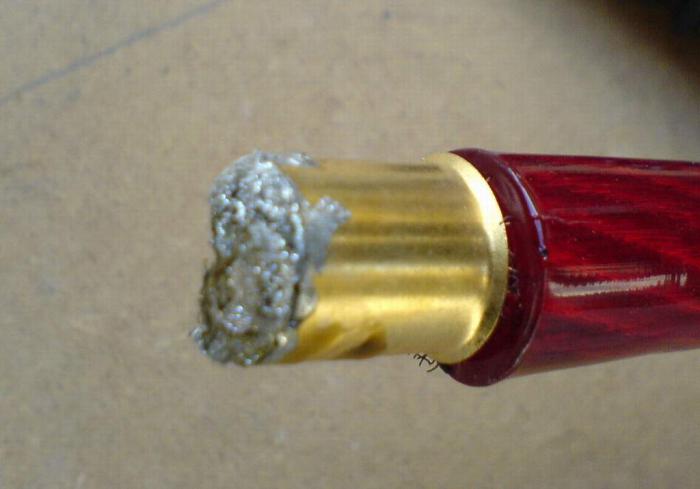

Nasadit ukoncovaciu trubicku, zaletovat a na koniec dat este zmrstovacku.
Mam trubicky na 25,35,50 kabel, uz pocinovane
23.02.2010, 08:33 |
Zdenek (A)

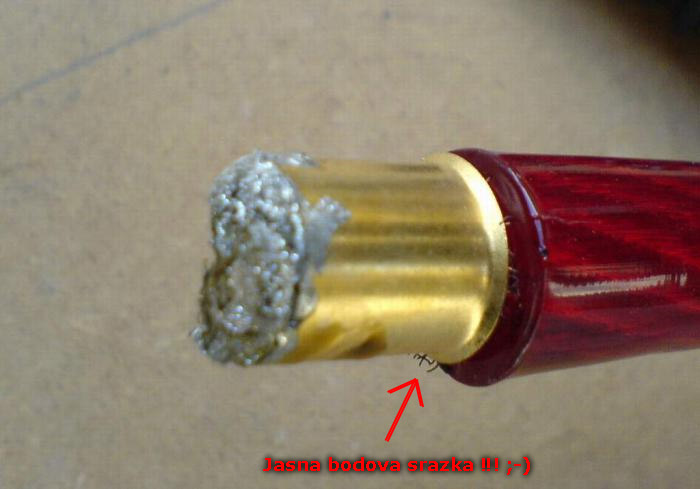

Siggi!!! Styd se! ;-)))))))))
ani nie ako pisal este tam ide zmrstovacka :-))
Siggi: co je to za ukončovací trubičku, dá se to někde sehnat? potřebval bych na 50ku a 20ku kabel
díky
23.02.2010, 10:59 |
peetm Já koupil 50tky a 20tky dutinky u Janča-elektro
Hanys73 toto:
[ Link ] vsechny tyto rozmery mam
23.02.2010, 13:00 |
mourl mačkáte tu dutinku nějakými speciálními kleštěmi na to určenými??? nebo jak to vypadá zmáčklé? díky
Děkuji za rady. Nějak si ale nedokážu představit, že mačkaám dutinku na 50ce kabelu. Je hodně proti pravidlům když to jen ocínuju a pak utáhnu? Můj názor je, že by to mělo mít větší kontakt nebo se mýlím? Proto mě to právě zajímá...
23.02.2010, 18:38 |
Zdenek (A)
Ono zalezi na mnoha vecech. Kdyz se to hodne dobre proletuje, tak mas nadeji na lepsi kontakt. Ale zase na druhou stranu, pokud je dobre udelanej terminal, tak ten sroubek ty jednotlivy volny zilky kabelu dobre stahne k sobe a pitiskne k plose toho terminalu. Proletovanej konec bude tvrdej a dovedu si predstavit, jak nebude dobre dolehat na plochu terminalu. Ja bych to neletoval, ale dal pres to jen dutinku. Tim zabranim trepeni, obzvlaste kdyz budu potrebovat ten kabel pri upravach instalace vyndat z terminalu a zase ho tam pripojit. Dutinka je hodne mekka, takze se krasne zmackne sroubem v terminalu a docilis lepsiho kontaktu skoro jako kdybys tam nechal volne zily.
Kdysi davno jsem byl dost prekvapenej, kdyz jsem videl jak se vyrabi nejaky skrine, do kterych se pak strkaji ruzne desky s elektronikou. Zadni konektory byly zezadu propojene nikoliv pajenymi draty, ale draty byly na konektorove piny navijeny. Docela jsem koukal, kdyz nam vysvetlili, ze takovyto spoj je mnohem spolehlivejsi nez pajeny. Casem me pak uz neprekvapilo, kdyz jsem koupil audio system Technics a na zadnim panelu reprobeden nebyly konektory pro pajene cinche ale jen takove nozove svorky, do ktery se oholeny privodni kabel jen zacvakne....
Pokud pocinujes lanko udelas z nej pevny drat a ten ti v terminalu doseda jen na dvou mistech a to v miste kde drat doseda na terminal a vmiste kde ho pritahnes sroubem coz znamena primy kontakt jen par mm oproti dutince kterou defakto nemusis mackat klestemi ale staci sroubovat do terminalu silneji a sroubek sam o sobe slisuje dutinku a zaroven zajisti aby se ta dutinka okopirovala do terminalu tudis by zde mel byt lepsi kontakt. ono kdyby jsi rozdelal zes stejne zjistis ze za privodnim terminalem je na plosny spoj doveden dratek o prurezu 4mm a min takze dochazi ke stratam a je pak na tom aby nekdo misto aby meril napeti na terminalu a tvrdil kolik se po ceste strati napeti to udelal primo na plosnem spoji tedy za nejuzzi casti vedeni
Tak teď v tom mám konečně jasno. Hurá objednat hromadu dutinek. Času je málo ... Díky všem
můj názor je nic nepájet, cín je pružný a spoj se může povolit, za druhé - čím větší styčná plocha tím lépe a proto na odizolovaný vodič dle průřezu navléct dutinku pro CYA vodiče a dotáhnout pod šroub a je vystaráno, dutinka má plastový límec a tak nehrozí volné drátky a dobře to vypadá
MMno podotýkám dutinky pro CYA vodiče jsou k dostání v každé prodejně pro elektrikáře od průřezu 0,75 až 75 mm a jsou za babku!!!
Kajkov: A ty smršťovací "gumyčky" co by se na konec tý bužírky měli dát myslíš, že seženu taky normal v nějakejch potřebách pro elektrikáře jako ty dutinky?
normální smršťovačka, vybereš si barvu a průměr na jakej se to má po zahřátí stáhnout
Ta dutinka má přímo na sobě plastový límec(ten hnědý kroužek), takže odizolovat přiměřenou délku, navléci dutinku na vodič, plastová část překrývá izolaci vodiče a tak je zakončení 100procentní
Kajkov: jo jo, tak pokud se dělaj takovýhle, tak to je úplně best, ale zasim sem viděl když už někdo nabízel dutinky tak ty standardní válečky buď s červem nebo bez, ale nikdy ne ještě takovýhle. A tyhle se tedy dají koupit normal v elektrikářskejch potřebách?
10.03.2010, 14:26 |
Radeggast | Upraveno: 2010-03-10 14:27:42
Jop, dají normálka v elektru... Ale je špatnej výběr větších rozměrů (od 6mm2 a výš - teda aspoň tady u nás... :) )
[ Link ]
Tak to je docela zásadní problém, páč 6mm2 a níž je řekl bych každýmu skoro k ničemu (maximálně pro káble z komponentů či SW do zesíku).
Myslel jsem na zakončení repro kabelů...
Jinak asi:
[ Link ]
Tohle sou pak ty klasický, takže pro 25 nebo 50 qmm kabely tedy ty co kryjou i bužírku neexistujou? Takže se dá koupit do velikosti 6 qmm ty dobrý s tou krytkou a vejš jenom ty normal bez?
blbost,mam k dispozici,1.5 2.5 4 6 10 16 20 25 30 40 50 65 75 100 takze zadnej problem.
blbost,mam k dispozici,1.5 2.5 4 6 10 16 20 25 30 40 50 65 75 100 takze zadnej problem.
na obrazku je zrovna 20mm, se zajistenim neni zadnej problem tel na me 605299184
Kajkov: Super, tak to asi nebudu zbytečně sondovat někde po obchodech a objednám to přímo od tebe pokud možno. Ideální, pokud bych od tebe mohl vzít i ty smršťovací "gumičky" a měl bych to všechno při jednom.
mám taky dotaz na focení zakončení kabelů. musí bejt vyfocený zakončení před tím než na to dám smrštovací bužírku a nebo stačí až potom co je na ní bužírka? díky =)
25.04.2010, 20:16 |
Zdenek (A)
Staci nafocene finale, takze po buzirce.... Proste tak, jak ten kabel vypada ve skutecnosti. A nezapomen nafotit vsechno... levou i pravou stranu, at pak netvrdis, ze na druhe strane je to stejne ;-)
25.04.2010, 20:19 |
Etien (M)
obecne staci az pote... nicmene pokud chces ukazat, ze mas treba konce kabelu pocinovane atd, tak je dobre nafotit i to... v nekterych kategoriich se hodnoti i zrucnost kabelu, mimo jine... proste cim vic fotek, tim lepe, ale nezapomenout na popisky a logicnost razeni fotek...
25.04.2010, 20:23 |

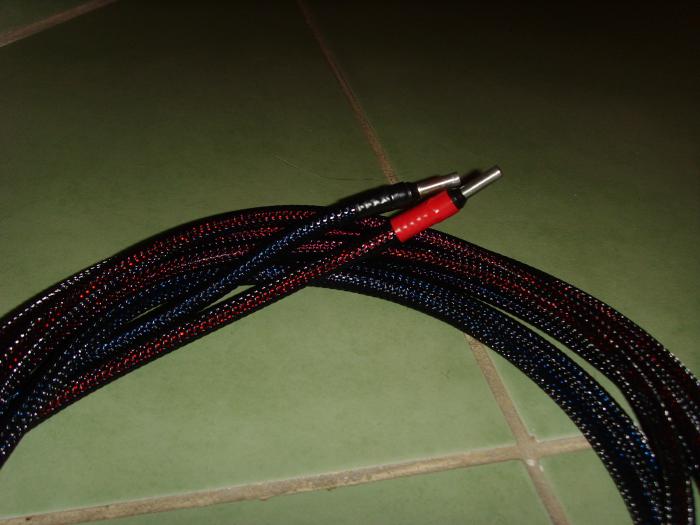

mourl včera jsem zkoušel zakončit kabely s dutinkami podle zdejšího návodu, a super :-) je to jednoduché a učelné.
díky moc, jj budu mít nafocené vše =)

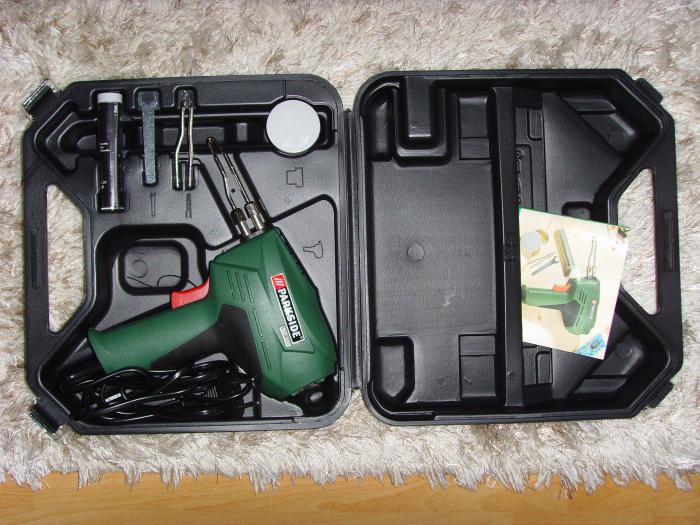

Paradni pajku zakoupena v lidlu za 299kc muzu jen doporucit.

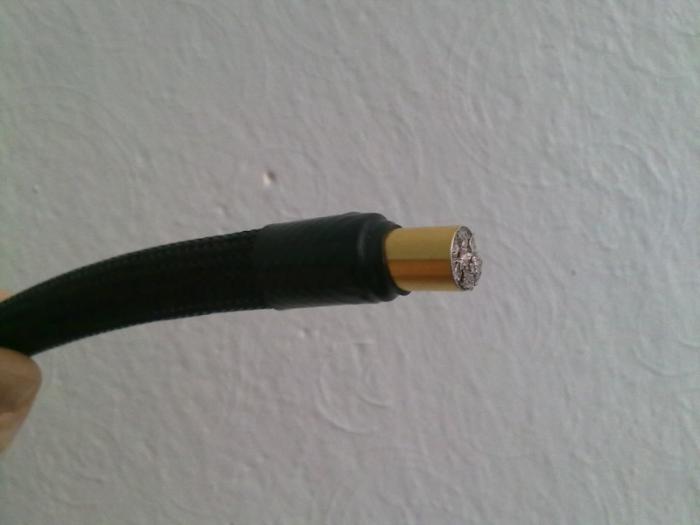

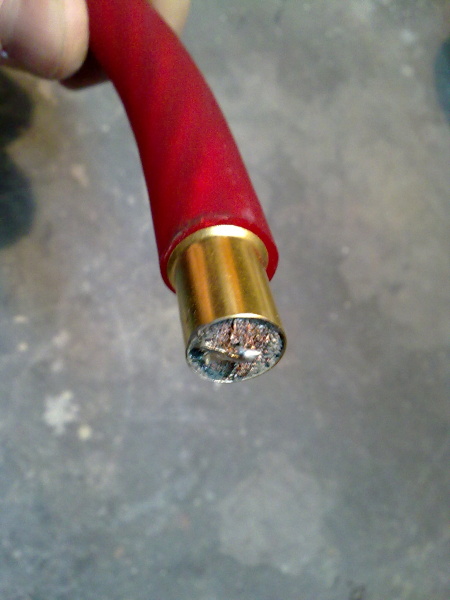

Dutinky doporucuji jako Kajkov vse drzi paradne ale pri takove 50qmm nahrivat plynovou bombou pak dobre zatece cin.
Zatim testovano pajkou do 16qmm.
Konečně jsem splašil i na 50qmm, tak na to teď taky půjdu. Jenom dotaz, když to nasadim na kebel, tak pak ještě to co bude vlastně přes bužárku, tak ještě kleštěma zmáčknu, aby to bylo na fest a nepadalo to a pak ten kabel v dutince zaleju cínem?
jak na to koukam tak pristi tejden zas budu muset predelat
Nic necvakam.Natru kalafunou dutinku i kabel a pak zapajim .Ono to drzi i bez cinu buzirka to take drzi.Ja to zatim jen testuji .Cele auto je jeden pokus omyl:o)
jamie.thomas Pri pajeni 50qmm pouzivam plynovou bombu olepuji kabel i plast u dutinky novinama a jeste textilni paskou jinak to prohrejes a plast u dutinky nezustane.
jako D-door, menší průřezy klasickou pájkou a 50qmm plynovou bombou s tím že dutinku a žíly potřu pastou pro měkké pájení a pak pořádně zajelu cínem
29.04.2010, 13:42 |
swep a sroubem v terminalu to stahnes v pohode tak ze to drzi a nebo ti to casem upadne? protoze se to dobre neztlaci?
Testovano trhanim a kroucenim.
D-door: kde ji koupil ty dutinky?? někde na netu?? díky =)
