05.02.2013, 23:27 | Cormi

Poradí někdo jestli jde rozchodit aktiv 2-pásmových komp DLS Nordica 6.2 na rádiu ALPINE ICS-X8 a zesíku AUDISON LRx5.1k? Zesík aktiv podporuje, nejsem si ale jistej, jestli na něm jde oříznout středobass, aby navazoval na výšky. Rádio umožňuje nastavit časové korekce, horní a dolní propust. Zesilovač má taky horní a dolní propust, moc tomu ale nerozumím. Rád bych použil cinch z rádia pro přední repro na výšky, cinch pro zadní repro pro středobass a zapojil to rovnou do zesíku a ořezal, aby na sebe navazovaly a zároveň nastavil na rádiu časové korekce zvlášť pro výšky a středobassy, ale nejsem si jistý jestli to jde bez externího zvukového dekodéru. Nic víc nastavovat nepotřebuju. Chci rozchodit jednoduchý aktiv :) pokud se bez zvukovýho dekodéru neobejdu, bude mi stačit Audison Bit Ten (bez ovladače)? To je ale až ta krajní verze... Výkonově je Audison pro Nordica 6.2 ideální: 2x50W RMS třída A pro výšky a 2x160W RMS pro středobassy. Díky moc

ALPINE ICS-X8 [ Link ]

AUDISON LRx5.1k [ Link ]

DLS Nordica 6.2 [ Link ]

 08.02.2013, 10:55 | Cormi

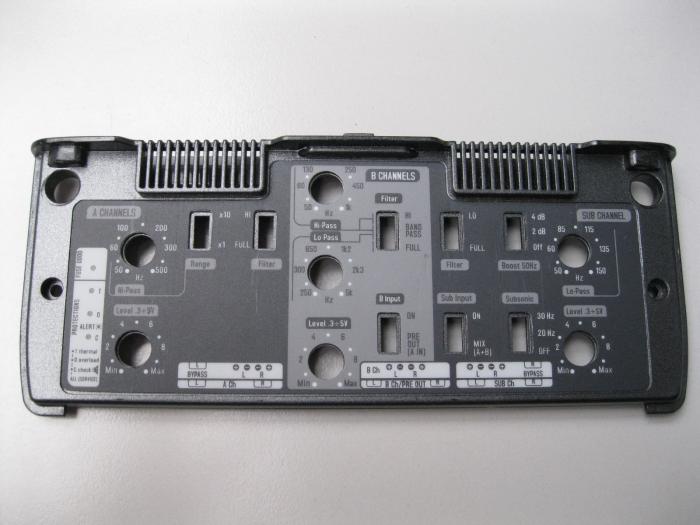

Tady je foto nastavení aktivní výhybky. Níž možnosti nastavení přímo na rádiu.

Nastavení úrovně subwooferu: 0 až 15 step
Nastavení fází subwooferu: 0° nebo 180°
Horní propust: 20 / 25 / 31.5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 Hz
Horní propust (sklon): vyp./ -6 / -12 / -18 / -24 dB/oct.
Horní propust (zisk): -12 to 0 dB
Dolní propust: 20 / 25 / 31.5 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 Hz
Dolní propust (sklon): vyp./ -6 / -12 / -18 / -24 dB/oct.
Dolní propust (zisk): -12 to 0 dB
Časová korekce: 0.0 - 9.9 ms (0.1 ms/step)
Parametrický ekvalizér (Pásmo 1): 20 - 100 Hz
Parametrický ekvalizér (Pásmo 2): 63 - 315 Hz
Parametrický ekvalizér (Pásmo 3): 125 - 500 Hz
Parametrický ekvalizér (Pásmo 4): 250 - 1k Hz
Parametrický ekvalizér (Pásmo 5): 500 - 2k Hz
Parametrický ekvalizér(Pásmo 6): 1k - 4k Hz
Parametrický ekvalizér(Pásmo 7): 2k - 7.2k Hz
Parametrický ekvalizér (Pásmo 8): 5.8k - 12k Hz
Parametrický ekvalizér(Pásmo 9): 9k - 20k Hz
Parametrický ekvalizér (zisk): -7 to +7

 10.02.2013, 17:15 | ZoRG

Podla manualu tvoje radio neumoznuje zapojenie 2way aktiv, takze nastavenie deliacich frekvencii budes musiet urobit na zosilovaci a nasledne casove korekcie doladis na radiu.
Na zosilovaci zapojis vyskove repro do kanalu A. Nasledne nastavis prepinac FILTER do polohy Hi a prepinac RANGE do polohy x10. Potenciometer potocis na hodnotu cca 400Hz (nakolko deliaca frekvencia na vyhybke od vyrobcu bola nastavena na 4kHz) Vyskovy reprodutor ma vsak Fs 900Hz z coho vyplyva ze bude mozne nasledne deliacu frekvenciu upravit smerom nadol max. do rozsahu cca 2kHz.
Stredobasovy reprodutor zapojis na B kanal zosilovaca. Prepinac FILTER nastavis do polohy Band Pass a potenciometer Hi Pass na hodnotu cca 80Hz (frekvencia od ktorej bude hrat) a potenciometer Lo Pass na hodnotu cca 4kHz co je zaroven deliacou frekvenciou vyskoveho reproduktoru (ak budes menit hodnotu vyskoveho repra budes musiet zmenit aj tuto hodnotu).
Pre subwoofer postupujes obdobne, cize prepinac Filter do polohy LO a potenciometer na hodnotu cca 80Hz.
Potenciometre Level pre vsetky pasma nastavis podla vlastneho uvazenia, co vsak neznamena na MAX hodnotu. Popis nastavenia hodnoty potenciometra LEVEL (GAIN)je uz popisany tu na fore takze odporucam prestudovat.
Casove korekcie nastavis na radiu podla zapojenia vystupov RCA z radia (FRONT RCA=vyskovy reproduktor=A chanel na zosilovaci, REAR RCA=stredobas=B chanel na zosilovaci).
Tolko zhruba k nasatveniu. Pre prve zapojenie vsak odporucam spojit svoje sily s niekym uz skusenejsim.
Vsetky tieto nastavenia ma popisane v Uzivatelskych man. radia a zosilovaca.
